全新分析特征:搜索策略检测
利用水迷宫插件——三点视频跟踪软件Viewer跟踪软件的附加部分,您可以设置一个计算和统计水迷宫相关参数的高通量系统。即使用于组间统计,也不需要其它程序,因为全部统计都可在该插件内完成。
下文描述了水迷宫插件如何提高您的工作效率。 |
参数设置
在插件参数设置中,用户可自定义水迷宫参数的阈值。
设置游泳通道的宽度

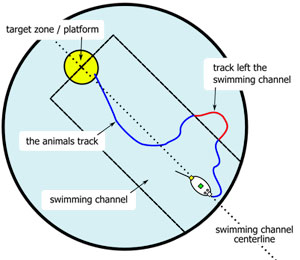

用户可使用游泳通道这一功能将动物的实验记为直线游泳或非直线游泳,游泳通道为矩形。插件在释放点和站台中心之间自动确定游泳通道的位置和长度,用户设定宽度。 例如:如果通道的宽度为20cm,只要动物偏离游泳通道中心线的距离往左或往右均不超过10cm,那么动物的轨迹将被视为直线游泳。在右边的草图中,老鼠离开直线游泳通道。 |
|
Heading Angle Error是动物在轨迹上的某一点与动物起点至站台中心的直线路径之间的偏差量。在实验开始时,通常将老鼠面对水池边缘放置,老鼠必须调头才能朝站台游去。由于在动物调头之前测量头转角毫无意义,因此您可以设定一个特定的轨迹长度(游泳长度),并在软件测定航向角误差之前记录该长度,这样,软件便不会测量动物的首次转圈,也不会接收对应的错误角度数据。
Submergible Platform潜水式站台
可选BIOBSERVE自动“海王星”站台,并由该插件远程控制。该站台可用于使用水下站台的实验中。透明的亚克力玻璃站台可降低或升高。水池中不需要电源设备或电缆。 |
![](/oledit888/UploadFile/20147/201472213370994.jpg) |
统计
数据可视化
水迷宫插件有四个可视化选项。用户可在这些选项之间切换
设置:给出了实验装置的一个方面(含有区域)——是一种截图工具
图表:上述统计数据表的线形图和条形图

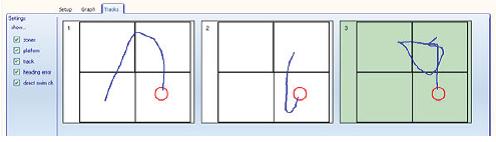

轨迹:显示结果库中的所有实验区域和轨迹的草图。 |
![](/oledit888/UploadFile/20147/2014722133812123.jpg) |
图表

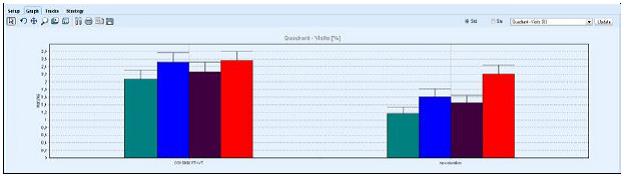

所有参数结果均可在图表中显示。在选择了单个统计数据表时,图表指可见的实验列表。 群组统计数据可用时,条形图中的每一个条形代表一个打开的实验列表。 在这种情况下,每个结果库(实验列表)即视为一组。右图显示了两组四象限探洞的结果。 |
![](/oledit888/UploadFile/20147/2014722134115259.jpg) |
设置

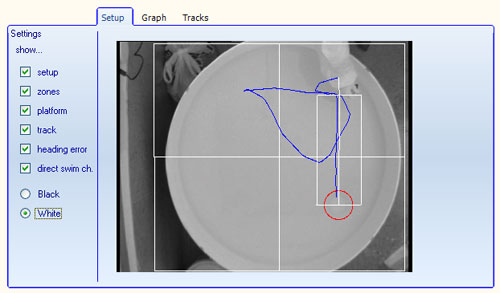

通过图片左侧的复选框,用户可以隐藏或显示具体的显示单元。
|
![](/oledit888/UploadFile/20147/201472213425961.jpg) |
水迷宫装置配置
- Viewer跟踪软件
-水迷宫插件
-摄像机
-装有Windows7©或XP系统的计算机
-水迷宫池 |
![](/oledit888/UploadFile/20147/2014722134235545.jpg) |
使用水迷宫插件可以获得的参数:
一般数据:
-实验编号
-实验日期
-实验开始时间
-是否用于统计
-实验持续时间 |
游泳数据
-平均速度
-轨迹长度
-主动游泳长度
-主动游泳速度
-主动游泳持续时间
-主动游泳时间所占比例
-被动游泳速度
-被动游泳持续时间
-被动游泳时间所占比例
|
定位数据
-是否为直线游泳
-在平台周围游泳长度
-在平台周围游泳持续时间
-转圈方向
-转圈次数
-航向角误差
-横越站台
-站台持续时间
-离站台的平均距离
-第一次进入平台所花时间
-之前的站台位置的相同参数
-花费在直线游泳通道外部的时间所占的比例
|
策略
所记录搜索策略的名称
|
象限数据:
-潜伏期
-探洞次数
-探洞数
-持续时间
-持续时间 |
动物数据
-动物编号/名称
-简单描述
| |
|
